Eindeckrahmen

Eindeckrahmen sind ein integraler Bestandteil eines richtig in die Dachfläche montierten Dachfensters. Sie verdichten und sichern vor Wetterbedingungen, wobei sie Regen- und Schneewasser ableiten. Sie schützen auch vor dem Wind.

Eindeckrahmen SUPRO

Vorteile:

Die Eindeckrahmen sind aus Aluminiumblech, so wie Fensterverblechung, Typ 3105 H42 in Standardfarben RAL 8019 und RAL 7043. Ein wesentlicher Vorteil der Eindeckrahmen für Dachfenster SKYLIGHT und SKYLIGHT PREMIUM ist eine innovative Weise der Verbindung mit dem Fensterrahmen. Indem wir den oberen Rand des Eindeckrahmens in eine spezielle Rille des Fensterrahmens platzieren und die Verbindung mit einer Dichtung abdecken, machen wir jedes Wasserdurchsicken unmöglich.

Fenster SKYLIGHT PREMIUM und SKYLIGHT sind mit folgenden Arten der  Eindeckrahmen verfügbar:

F – Eindeckrahmen für wellige Eindeckmaterialien (z.B. Keramikdachschindel, Blechdachziegel),
P – Eindeckrahmen für flache Eindeckmaterialien (z.B. Bitumendachschindel),
M – Module-Eindeckrahmen; MP – Module-Eindeckrahmen für flache Eindeckmaterialien,
MF – Module-Eindeckrahmen für wellige Eindeckmaterialien*,
K – Knie- Eindeckrahmen (zum Verbinden des Dachfensters mit einem Fassadenfenster).
Schuppen- Eindeckrahmen (erhältlich auch in einer Version für Biberschwanzschwindeln)
Eindeckrahmen für ein flaches Dach
Eindeckrahmen für Paneelblech

* Sondereindeckrahmen ermöglichen Montage der Fenster nebeneinander oder übereinander.



Skyfens-Skylight-Loft-wylazy-dachowe

EINDECKRAHMEN FÜR WELLIGE EINDECKMATERIALIEN - F

Skyfens-kolnierz-falisty

Für wellige Dächer bestimmte Eindeckrahmen ermöglichen einen präzisen Einbau der Dachfenster in eine Dachfläche, die aus profilierten Eindeckmaterialien besteht.

Die spezielle, auf anpassungsfähigen Elementen basierte Konstruktion des Eindeckrahmens passt sich genau an das Dach an, wodurch das Wasser von der Fläche des Eindeckrahmens einfach abgeleitet wird und eine hohe Dichtheit gesichert wird.

Ein wesentlicher Vorteil des Eindeckrahmens für Dachfenster SKYLIGHT ist eine innovative Weise der Verbindung mit dem Fensterrahmen. Indem wir den oberen Rand des Eindeckrahmens in eine spezielle Rille des Fensterrahmens platzieren und die Verbindung mit einer Dichtung abdecken, machen wir jedes Wasserdurchsicken, insbesondere aus verbleibendem, schmelzendem Schnee unmöglich.

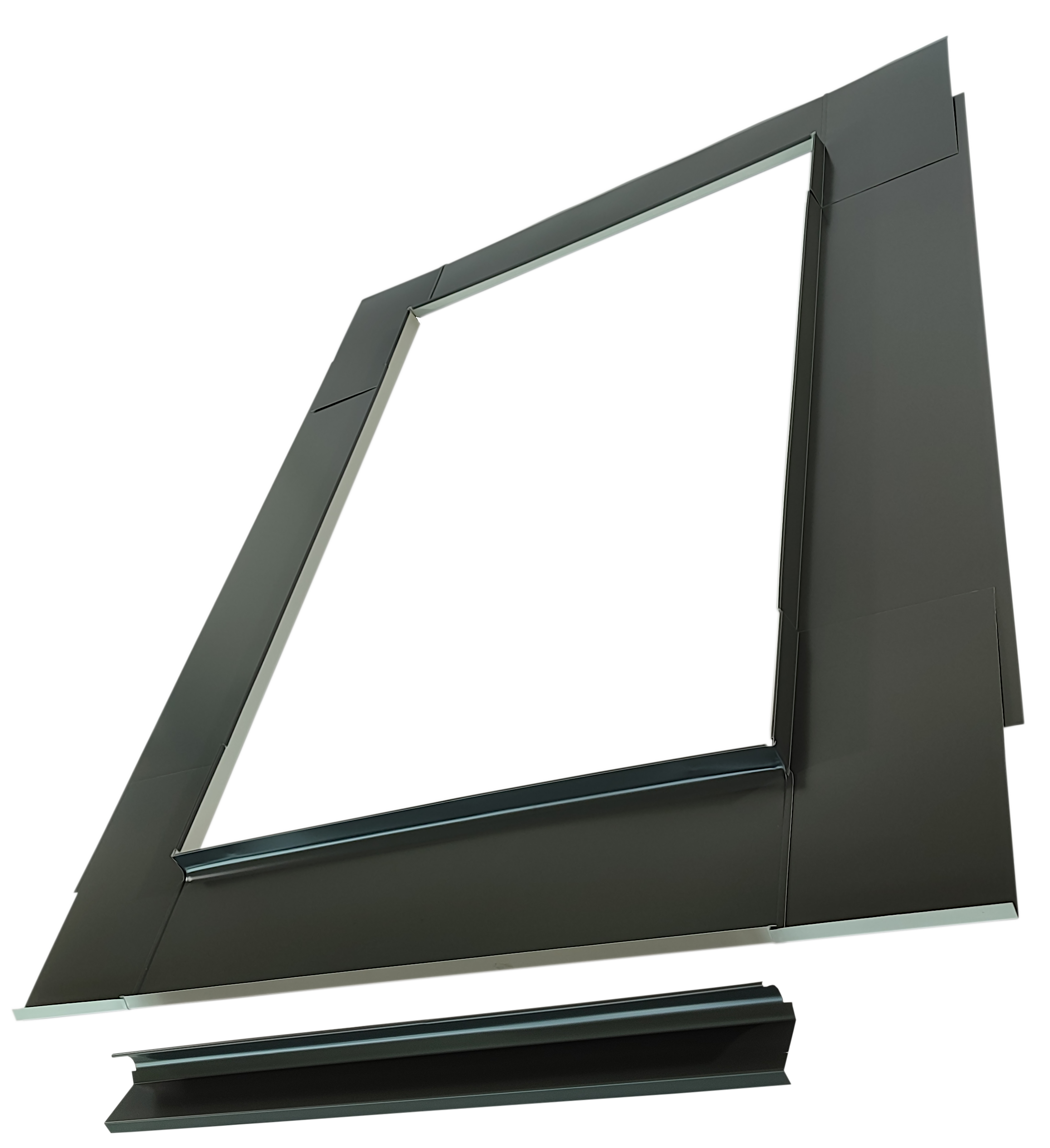

EINDECKRAHMEN FÜR FLACHE EINDECKMATERIALIEN - P

Skyfens-kolnierz-plaski

Der Eindeckrahmen (P) lässt das Dachfenster mit flachen Eindeckmaterialien wie:

Teerpappe oder Bitumendachschindel dicht verbinden. Der untere Teil des Eindeckrahmens verfügt nicht über ein anpassungsfähiges Element.

Ein wesentlicher Vorteil der Eindeckrahmen für Dachfenster SKYLIGHT ist eine innovative Weise der Verbindung mit dem Fensterrahmen. Indem wir den oberen Rand des  Eindeckrahmens in eine spezielle Rille des Fensterrahmens platzieren und die Verbindung mit einer Dichtung abdecken, machen wir jedes Wasserdurchsicken, insbesondere aus verbleibendem, schmelzendem Schnee unmöglich.

KNIE-EINDECKRAHMEN

Skyfens-kolnierz-kolanowy

Knie-Eindeckrahmen ermöglichen eine dichte Verbindung jedes, in der Dachfläche montierten  Dachfensters (beliebiger Konstruktion) mit einem FASSADENFENSTER, das in der vertikalen Wand eingebaut ist. Ein wesentlicher Vorteil des Eindeckrahmens für Dachfenster SKYLIGHT ist eine innovative Weise der Verbindung mit dem Fensterrahmen. Indem wir den oberen Rand des Eindeckrahmens in eine spezielle Rille des Fensterrahmens platzieren und die Verbindung mit einer Dichtung abdecken, machen wir jedes Wasserdurchsicken, insbesondere aus verbleibendem, schmelzendem Schnee unmöglich.

EINDECKRAHMEN FÜR SCHUPPEN-EINDECKMATERIALIEN

Skyfens-kolnierz-luksusowy

Ein Eindeckrahmen für Schuppen-Eindeckmaterialien lässt das Dachfenster mit dicken Schuppen-Eindeckmaterialien wie Biberschwanzschwindeln, gelegt in Form von Schuppen (wie beim Karpfen) oder Spitze dicht verbinden. Der Eindeckrahmen kann für Eindeckmaterialien mit einer Stärke

 von 24 ÷ 32 mm 2 x (12 ÷ 16 mm) verwendet werden.

Der Eindeckrahmen besteht aus einem unteren Teil, Seitenelementen, deren Anzahl von der Höhe des Fensters abhängt, Entwässerungsblech und einem oberen Teil.

Die profilierten Seitenelemente des Eindeckrahmens werden abwechselnd mit dem Eindeckmaterial gelegt und liegen eng am Eindeckmaterial an.

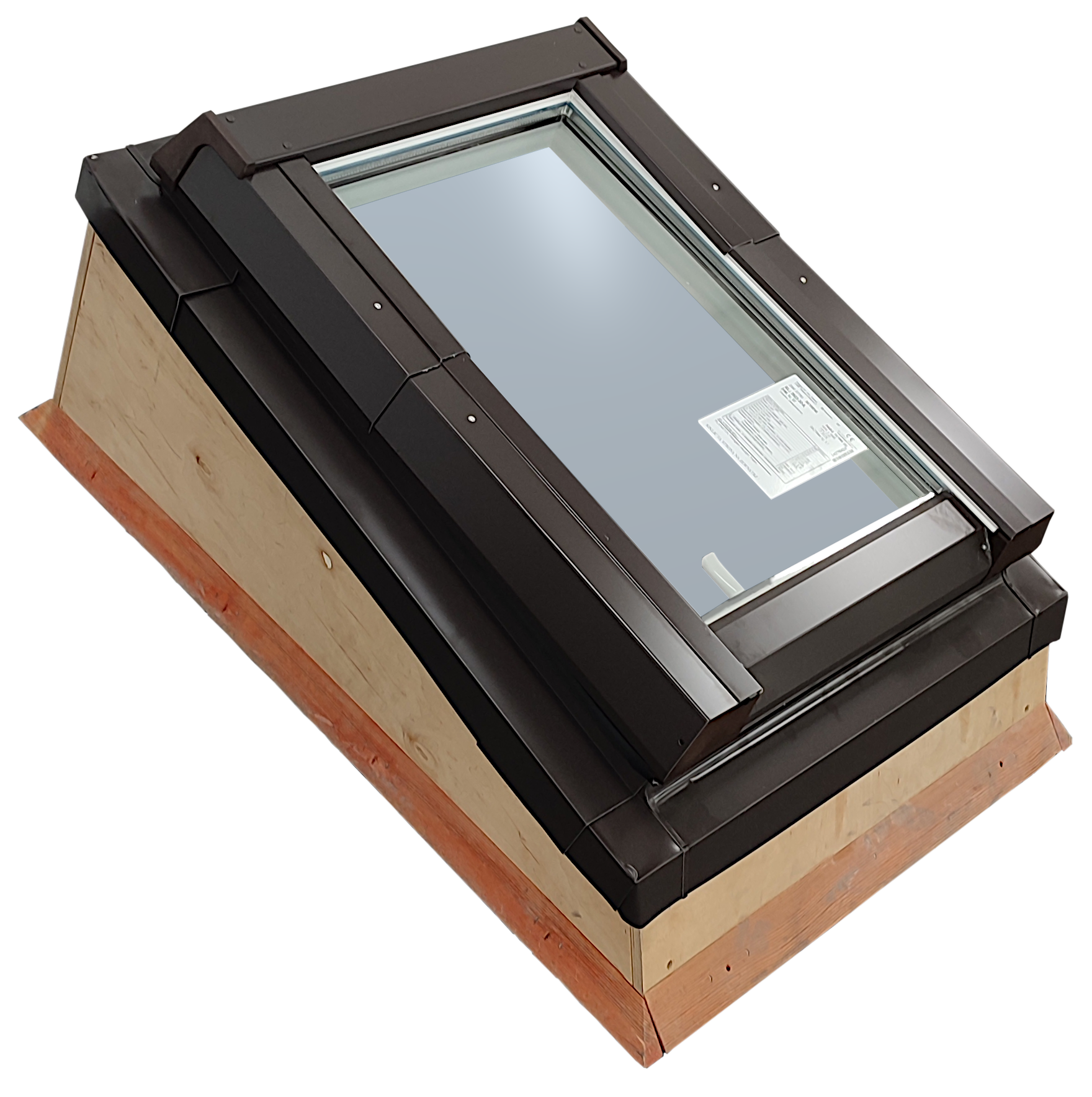

EINDECKRAHMEN FÜR FLACHE DÄCHER

Skyfens-kolnierz-do-dachu-plaskiego-na-skrzynce-z-oknem-dachowym

Eindeckrahmen für flache Dächer ermöglicht Montage der Dachfenster in Dachlflächen  mit einem sehr kleinen Neigungswinkel. Dieses System erhöht den Einbauwinkel des Fensters um 15° in Bezug auf die Dachfläche. Es wird am häufigsten verwendet, um Industriehallen und Lagerräume mit Tageslicht zu versorgen, wobei gute Wärmedämmungsparameter gehalten werden. Das System wird auch bei Einrichtung des Dachgeschosses in Gebäuden mit einem sehr kleinen Neigungswinkel eingesetzt

Standardmäßig sind diese Eindeckrahmen für die Montage eines Einzelfensters in der Dachfläche bestimmt. Sie können aber auch in einer horizontalen Reihe, mit einem Abstand von min. 30 cm eingebaut werden. Sie sind bestimmt für flache Eindeckmaterialien. Das System besteht aus zwei Elementen: einem Holzrahmen mit aufgeklebtem Wärmedämmmaterial und einem Flansch, der das montierte Fenster mit dem Rahmen verbindet. Fenstermontagewinkel sind im Paket enthalten. Nach der Montage in der Dachkonstruktion bedarf der Holzrahmen einer dichten Isolierung und Verbindung mit der schon bestehenden Eindeckung gemäß der Hinweise des Dachdeckerhandwerks.

EINDECKRAHMEN FÜR HOCH PROFILIERTE EINDECKMATERIALIEN

Skyfens-kolnierz-falisty-wysokoprofilowy

Eindeckrahmen für hoch profilierte Eindeckmaterialien ermöglicht einen dichten Einbau des Dachfensters in der Dachfläche mit hoch profilierten Eindeckmaterialien, wie Dachziegel oder hoch profiliertes Blech.

Er ist geeignet für Eindeckmaterialien bis 70 mm Höhe. Anpassungsfähige Elemente des unteren Teils des Eindeckrahmens sorgen für eine ideale Abdichtung und Wasserableitung vom Eindeckrahmen auf die Dacheindeckung.

MODULE-EINDECKRAHMEN FÜR WELLIGE EINDECKMATERIALIEN F

Skyfens-kolnierze-uszczelniajace

Module-Eindeckrahmen ermöglichen Kombinieren der Fenster in Gruppen: – montiert vertikal und/oder horizontal. Bei der Bestellung ist es notwendig, die Höhe des Dachsparrens zwischen einzelnen Fenstern anzugeben, damit man die Fenster im Dachstuhl optimal platziert.

Ein wesentlicher Vorteil des Eindeckrahmens für Dachfenster SKYLIGHT ist eine innovative Weise der Verbindung mit dem Fensterrahmen. Indem wir den oberen Rand des Rahmens in eine spezielle Rille des Fensterrahmens platzieren und die Verbindung mit einer Dichtung abdecken, machen wir jedes Wasserdurchsicken, insbesondere aus verbleibendem, schmelzendem Schnee unmöglich.

MODULE-EINDECKRAHMEN FÜR FLACHE EINDECKMATERIALIEN

Skyfens-kołnierze-uszczelniajace

Module-Eindeckrahmen ermöglichen Kombinieren der Fenster in Gruppen: – montiert vertikal und/oder horizontal. Bei der Bestellung ist es notwendig, die Höhe des Dachsparrens zwischen einzelnen Fenstern anzugeben, damit man die Fenster im Dachstuhl optimal platziert.

Ein wesentlicher Vorteil des Eindeckrahmens für Dachfenster SKYLIGHT ist eine innovative Weise der Verbindung mit dem Fensterrahmen. Indem wir den oberen Rand des Rahmens in eine spezielle Rille des Fensterrahmens platzieren und die Verbindung mit einer Dichtung abdecken, machen wir jedes Wasserdurchsicken, insbesondere aus verbleibendem, schmelzendem Schnee unmöglich.

MODULE-KNIE-EINDECKRAHMEN

Skyfens-kolnierz-kolanowy-modulowy

Module-Eindeckrahmen ermöglichen Kombinieren der Fenster in Gruppen: – montiert vertikal und/oder horizontal. Bei der Bestellung ist es notwendig, die Höhe des Dachsparrens zwischen einzelnen Fenstern anzugeben, damit man die Fenster im Dachstuhl optimal platziert.

Ein wesentlicher Vorteil des Eindeckrahmens für Dachfenster SKYLIGHT ist eine innovative Weise der Verbindung mit dem Fensterrahmen. Indem wir den oberen Rand des Rahmens in eine spezielle Rille des Fensterrahmens platzieren und die Verbindung mit einer Dichtung abdecken, machen wir jedes Wasserdurchsicken, insbesondere aus verbleibendem, schmelzendem Schnee unmöglich.

Farben der Verkleidungs- und Dichtmanschetten

Kolor-Skylight-RAL_7043

RAL 7043

Kolor-Skylight-RAL_8019

RAL 8019
